Plugin Cartografía Automática

Dejá de rearmar la misma carta base en cada proyecto

Bajar los datos de OpenStreetMap, clasificar cada vía según el signo que le corresponde, separar la hidrografía, resolver el polígono de mar, bajar un modelo de elevación, generar las curvas con la equidistancia correcta, y recién ahí empezar el layout: la grilla, la escala gráfica, el panel de signos convencionales, el rótulo, el datum, el índice de hojas.

Son varias horas de trabajo. Y en el próximo proyecto, para otra zona, son las mismas varias horas de nuevo.

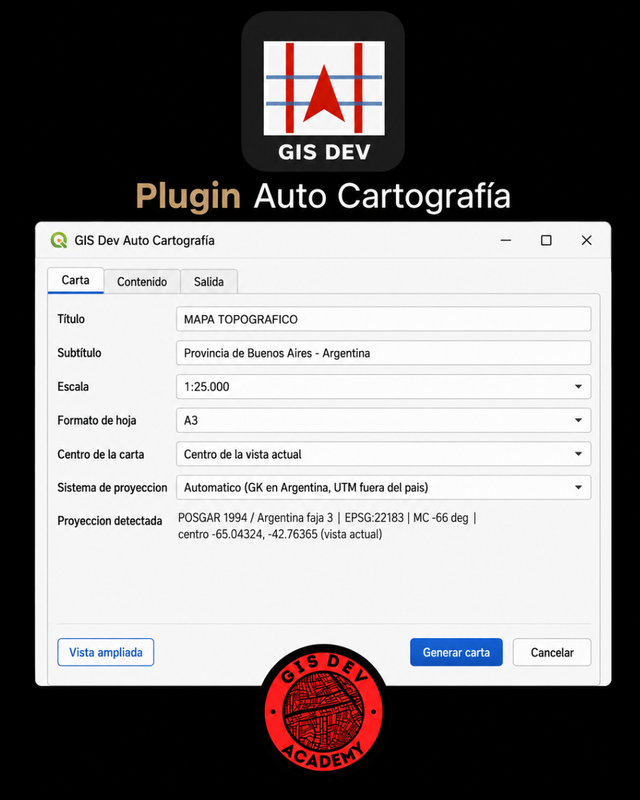

GIS Dev Auto Cartografía automatiza esa parte. Un diálogo, tres pestañas, y la carta sale en PDF y PNG a calidad de impresión. Sin escribir una línea de código.

Qué hace

• Descarga las capas base de OpenStreetMap para el encuadre exacto de la hoja y les aplica la simbología del Manual de Signos Cartográficos del IGN (2010): autopista signo 41, camino pavimentado 42, consolidado 43, camino de tierra 44/45, huella y senda 91/92, escudos de ruta 50.1 y 50.2.
• Genera curvas de nivel desde un modelo de elevación público, con la equidistancia que manda la escala, e interrumpidas sobre los cuerpos de agua como indica la norma.
• Suma sombreado del relieve de fondo, calibrado para que no ensucie los colores del uso del suelo.
• Detecta la proyección sola: dentro de Argentina, Gauss-Krüger POSGAR 1994 con la faja correspondiente; fuera del país, UTM / WGS 84 con su zona.

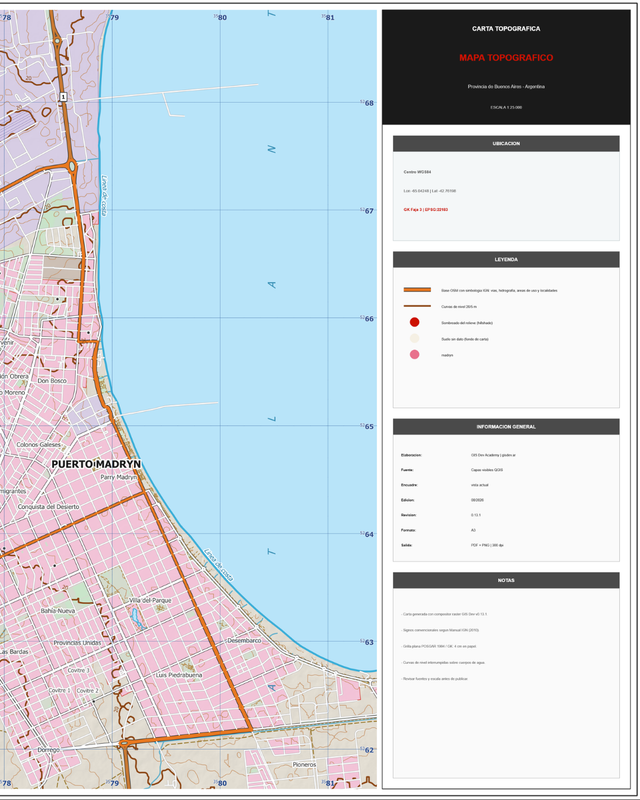

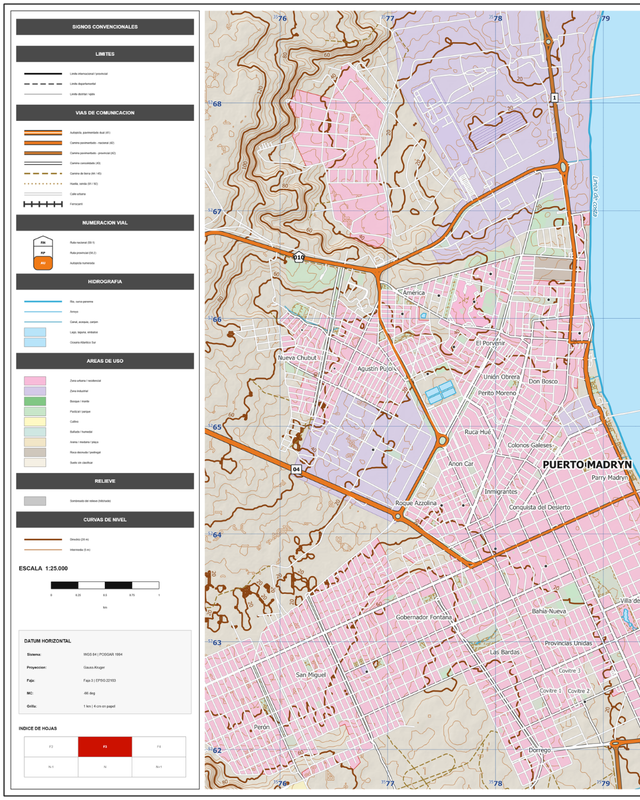

• Compone un layout de tres columnas: panel de signos convencionales, mapa con grilla de 4 × 4 cm y coordenadas rotuladas, y panel derecho con rótulo, ubicación, leyenda, información general y notas.
• Exporta PDF + PNG de 150 a 600 dpi, en A4, A3, A2 o A1.

Lo que el complemento no hace (y por qué está bien)

Resuelve la cartografía base. El tema de la carta lo ponés vos: el complemento usa todas las capas visibles de tu proyecto con la simbología que ya les diste, así que tu relevamiento, tu traza de proyecto o tus parcelas entran en la carta y aparecen en la leyenda automáticamente.

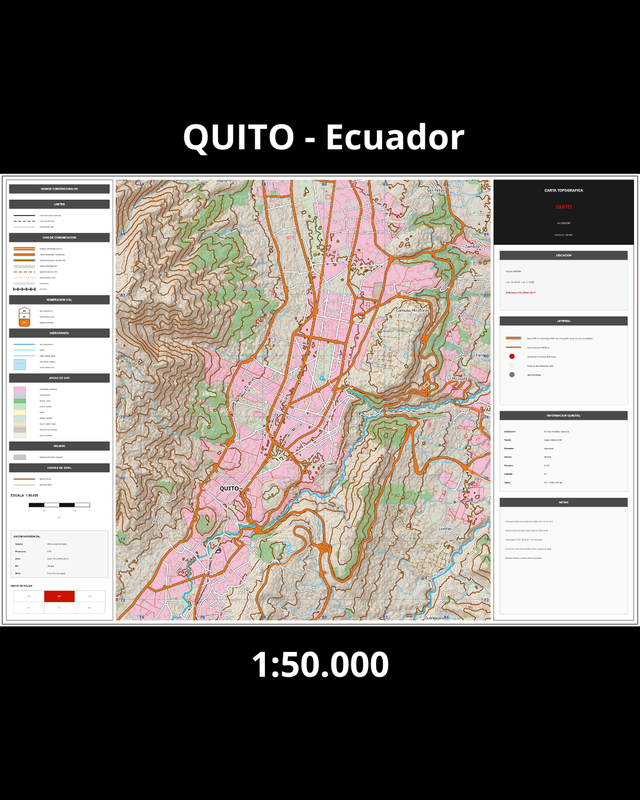

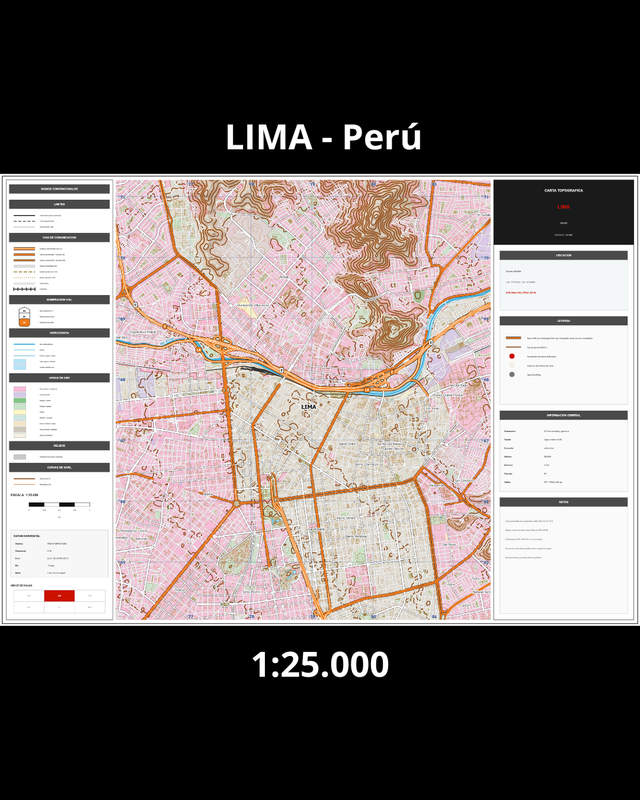

Escalas y formatos

Qué incluye

• El complemento (archivo ZIP, instalación desde el Administrador de complementos de QGIS)
• Manual de uso completo en PDF: instalación, las tres pestañas parámetro por parámetro, carga de tus datos temáticos, lectura de la carta terminada y solución de problemas frecuentes
• Video de instalación y video demostrativo

Requisitos

• QGIS 3.28 o superior
• Conexión a internet al generar (OpenStreetMap y el modelo de elevación son servicios públicos, sin clave de API)
• No requiere librerías externas ni conocimientos de programación
